Un hotspot photovoltaïque est l’une des anomalies les plus répandues sur les installations solaires — et l’une des plus dangereuses. Silencieux, invisible à l’œil nu, il peut réduire le rendement d’un module pendant des mois avant d’être détecté. Dans les cas les plus sévères, il est à l’origine d’incendies sur les toitures équipées, avec des conséquences parfois désastreuses pour les bâtiments industriels ou agricoles.

Ce guide technique s’adresse aux exploitants de centrales photovoltaïques, aux responsables de maintenance et aux bureaux d’études qui souhaitent comprendre en profondeur ce phénomène : comment il se forme, quelles en sont les causes, quelles conséquences il engendre sur la production et la sécurité, et à partir de quels seuils de température une intervention devient urgente.

Qu’est-ce qu’un hotspot photovoltaïque ?

Un panneau photovoltaïque est composé de plusieurs dizaines de cellules connectées en série. Dans des conditions normales, chacune produit une quantité d’énergie proportionnelle au rayonnement solaire qu’elle reçoit, et la chaleur générée est distribuée de manière homogène sur toute la surface du module.

Un hotspot (ou point chaud) apparaît lorsqu’une cellule — ou un groupe de cellules — ne peut plus produire autant d’énergie que les autres. Au lieu de contribuer à la production électrique de la chaîne, cette cellule défaillante devient une charge résistive : elle est traversée par le courant généré par les cellules voisines et le dissipe sous forme de chaleur. Plus le courant est élevé (donc plus l’ensoleillement est fort), plus la surchauffe est importante.

En thermographie infrarouge, le hotspot se manifeste par une zone nettement plus chaude que les cellules environnantes, clairement visible sur le thermogramme. Sa signature thermique — forme, intensité, localisation — permet au thermographe qualifié d’identifier la cause probable et de classifier le niveau de criticité.

Les 6 principales causes de hotspot sur les panneaux photovoltaïques

1. L’ombrage partiel

C’est la cause la plus fréquente de hotspot sur les installations en toiture. Lorsqu’une partie d’un panneau est ombragée — par une antenne, une cheminée, des fientes d’oiseaux, de la végétation ou un bâtiment adjacent — les cellules à l’ombre ne peuvent plus produire leur plein potentiel. Les diodes de bypass sont censées court-circuiter les cellules ombrées pour protéger le reste du panneau, mais elles ne font que limiter les pertes sans supprimer totalement l’effet thermique.

Un ombrage répétitif, même minime, peut générer des points chauds persistants dont la température peut dépasser 60°C par faible ensoleillement et atteindre plus de 100°C par fort ensoleillement.

2. Les microfissures

Les cellules photovoltaïques en silicium cristallin sont mécaniquement fragiles. Des microfissures peuvent apparaître lors du transport, de la pose (marcher sur les panneaux, poser des outils dessus), ou lors d’événements climatiques (grêle, tempête). Une cellule fissurée voit sa résistance interne augmenter, ce qui génère une surchauffe localisée au niveau de la fissure.

Les microfissures sont particulièrement insidieuses : elles peuvent rester inactives pendant des mois après l’installation, puis s’aggraver progressivement sous l’effet des cycles thermiques (dilatation/contraction quotidienne et saisonnière) pour finir par créer un hotspot visible en thermographie.

3. Les défauts de fabrication

Malgré les contrôles qualité en usine, des défauts de fabrication peuvent échapper à la vérification initiale : soudures de busbar mal réalisées, impuretés dans le silicium, inhomogénéités dans l’encapsulant. Ces défauts génèrent des résistances parasites locales qui créent des hotspots dès la mise en service de l’installation.

C’est pourquoi une inspection thermique à la réception d’une installation neuve est fortement recommandée : elle permet de détecter les modules défectueux avant l’expiration de la garantie constructeur.

4. Les problèmes de connexion électrique

Un connecteur MC4 mal serrée, oxydé ou endommagé crée une résistance de contact anormalement élevée au niveau de la jonction. Le courant traversant cette résistance génère un échauffement localisé — non pas sur les cellules, mais sur les boîtes de jonction ou les connecteurs eux-mêmes. En thermographie, ces défauts apparaissent sous forme de points chauds très localisés sur les bords du module ou sur les câbles de connexion.

Ces anomalies électriques sont particulièrement dangereuses car elles peuvent évoluer rapidement vers un arc électrique en courant continu, notoriament difficile à éteindre et pouvant déclencher un incendie.

5. La dégradation induite par le potentiel (PID)

Le PID (Potential Induced Degradation) est un phénomène qui affecte les modules exposés à une différence de potentiel élevée entre les cellules et le cadre métallique du panneau. Il provoque une migration d’ions à travers l’encapsulant et la vitre, qui dégrade progressivement les propriétés électriques des cellules.

En thermographie, le PID se manifeste par des constellations de cellules chaudes réparties sur une partie ou l’ensemble du module, plutôt que par un hotspot localisé. Il touche préférentiellement les modules situés en fin de chaîne, là où la différence de potentiel est la plus élevée.

6. La défaillance des diodes de bypass

Chaque panneau photovoltaïque contient deux à trois diodes de bypass, logées dans la boîte de jonction. Leur rôle est de court-circuiter les cellules ombrées pour protéger le reste du module. Lorsqu’une diode de bypass tombe en court-circuit, elle génère une surchauffe importante sur une ligne entière de cellules — typiquement un tiers du module pour un panneau à trois diodes.

En thermographie, un défaut de diode de bypass est facilement identifiable. Il se traduit par une bande chaude horizontale ou verticale traversant un tiers, un demi ou l’intégralité du module, selon le nombre de diodes défaillantes.

Les conséquences d’un hotspot non traité

Perte de rendement immédiate

Une cellule en hotspot ne produit plus d’énergie et peut pénaliser toute la chaîne de modules connectés en série. Selon la configuration de l’installation et la sévérité du défaut, la perte de production peut aller de quelques pourcents à la mise hors service complète d’un string.

Dégradation irréversible du module

Une surchauffe prolongée accélère le vieillissement de l’encapsulant EVA (éthylène-vinyl-acétate) qui protège les cellules. La délamination qui en résulte laisse pénétrer l’humidité, ce qui accélère la corrosion des cellules et des contacts. À un stade avancé, le module ne peut plus être réparé et doit être remplacé.

La chaleur excessive peut également provoquer la décoloration du backsheet (film arrière du panneau). Ou encore une déformation du cadre, voire la fissuration du verre.

Risque incendie en cas de pathologie sévère sur les panneaux

C’est la conséquence la plus grave et la plus méconnue des exploitants. Des études menées conjointement par l’INERIS et le CSTB ont démontré que les hotspots sévères peuvent provoquer la fusion de l’encapsulant EVA et générer des arcs électriques en courant continu. Ces arcs sont particulièrement dangereux. Car le courant continu ne passe pas par zéro (contrairement au courant alternatif). Ce qui rend l’arc auto-entretenu et très difficile à éteindre.

Sur une toiture industrielle ou agricole, un départ de feu lié à un hotspot peut avoir des conséquences catastrophiques. La prévention par inspection thermique régulière est donc aussi une mesure de sécurité incendie, pas seulement une optimisation de rendement.

Les seuils de température et niveaux d’alerte

La norme IEC 62446-3 fournit une matrice de classification des hotspots. C’est basée sur l’écart de température (ΔT) mesuré entre la cellule défaillante et les cellules saines environnantes du même module.

Classe	ΔT mesuré	Interprétation	Action recommandée
1	< 5 K	Anomalie légère, souvent liée à l’encrassement ou un ombrage ponctuel	Surveillance à la prochaine inspection annuelle
2	5 à 10 K	Défaut modéré, probablement une microfissure ou un début de délamination	Planifier une intervention dans les 6 à 12 mois
3	10 à 20 K	Défaut sérieux, diode de bypass défaillante ou connexion dégradée	Intervention prioritaire dans les semaines suivantes
4	> 20 K	Défaut critique — risque de dégradation irréversible et d’incendie	Intervention immédiate, mise hors tension si nécessaire

Ces seuils sont des références, pas des absolus. Un ΔT de 15 K sur un module de faible puissance dans des conditions d’ensoleillement moyen peut être plus préoccupant qu’un ΔT de 20 K mesuré dans des conditions d’irradiance très élevée. L’interprétation des thermogrammes doit toujours être réalisée par un thermographe qualifié, capable de contextualiser les mesures.

---

Comment détecter les hotspots efficacement ?

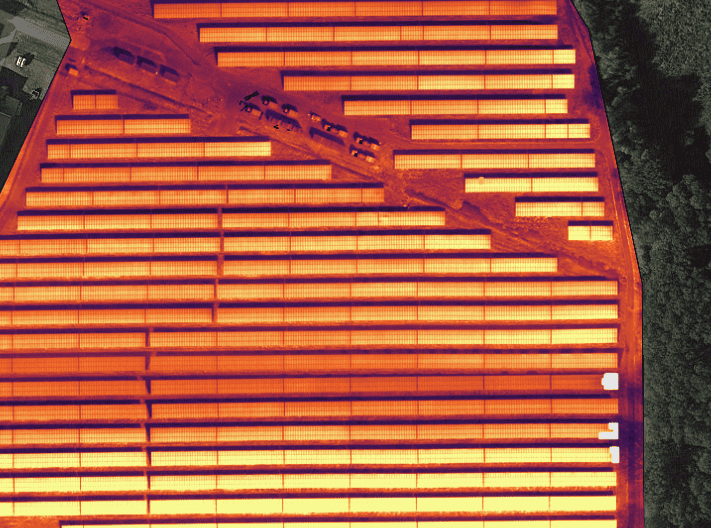

La thermographie infrarouge par drone : la méthode de référence

La thermographie par drone est aujourd’hui la technique la plus efficace pour détecter les hotspots sur une installation photovoltaïque, quelle que soit sa taille. Elle permet de couvrir l’ensemble des modules lors d’une seule intervention, de localiser précisément chaque anomalie et de quantifier les écarts de température pour les classifier selon la norme IEC 62446-3.

Pour être fiable, l’inspection doit être réalisée dans des conditions d’ensoleillement suffisant (minimum 600 W/m²), sans vent fort, par ciel dégagé, avec une caméra thermique radiométrique haute résolution. Ces conditions garantissent que les hotspots génèrent un contraste thermique mesurable et que les mesures de ΔT sont représentatives.

Le monitoring électrique : un signal d’alerte complémentaire

Les systèmes de monitoring permettent de surveiller en temps réel la production de chaque string ou onduleur. Une baisse de rendement anormale — non corrélée à une baisse d’ensoleillement — peut signaler la présence d’un hotspot ou d’un autre défaut électrique. Le monitoring est un outil de détection d’alerte, mais il ne permet pas de localiser le défaut ni d’en identifier la cause : c’est là qu’intervient la thermographie.

L’inspection visuelle : utile mais insuffisante

Un technicien de maintenance expérimenté peut parfois détecter un hotspot avancé à l’œil nu — décoloration du backsheet, déformation du cadre, fissures visibles dans le verre. Mais dans la grande majorité des cas, les hotspots restent totalement invisibles avant d’avoir causé des dégâts significatifs. L’inspection visuelle ne détecte que les défauts déjà avancés, là où la thermographie permet d’intervenir bien en amont.

Peut-on réparer un panneau affecté par un hotspot ?

La réponse dépend de la cause et de la sévérité du défaut :

• Encrassement ou ombrage partiel : un nettoyage ou l’élimination de la source d’ombrage peut suffire à faire disparaître le hotspot.
• Connecteur défaillant : le remplacement du connecteur MC4 est une opération simple qui résout le problème immédiatement.
• Diode de bypass défaillante : le remplacement de la diode en boîte de jonction est possible sur certains modules, mais peut nécessiter l’intervention d’un électricien qualifié.
• Microfissure ou défaut de fabrication : si le module est encore sous garantie, la thermographie constitue la preuve technique pour activer le recours constructeur. Hors garantie, le remplacement du module est généralement la seule solution.
• PID avancé : des traitements de régénération existent (inversion de polarité nocturne), mais leur efficacité dépend du stade d’avancement de la dégradation.

Intégrer la détection de hotspots dans votre plan de maintenance

Pour les exploitants professionnels, la détection de hotspots ne doit pas être une action ponctuelle. Ce doit être une composante structurelle du plan de maintenance de l’installation. Une inspection thermique annuelle, réalisée entre avril et octobre, permet de :

• Établir un état de référence de l’installation à chaque campagne
• Suivre l’évolution des défauts dans le temps
• Prioriser les interventions selon la classification de criticité
• Documenter l’état de l’installation pour les assureurs et les partenaires financiers

Dronelis propose des contrats de maintenance avec passage annuel pour les exploitants de centrales photovoltaïques, incluant la détection thermographique par drone et la production d’un rapport conforme à la norme IEC 62446-3.

Pour résumer, il faut surveiller et comprendre comment arrive un hotspot pour le traiter

Le hotspot photovoltaïque est un défaut protéiforme. Il peut naître d’un simple ombrage, d’une microfissure invisible ou d’un connecteur mal serré. Et évoluer silencieusement vers une dégradation irréversible ou un incendie. Connaître ses causes, ses signatures thermiques et ses seuils d’alerte est indispensable. Et ceci pour tout professionnel impliqué dans l’exploitation ou la maintenance d’une installation solaire.

La thermographie infrarouge par drone reste à ce jour le seul outil capable de détecter, localiser et classifier ces anomalies de manière exhaustive. C’est en plus rapide et non intrusif — à condition qu’elle soit réalisée dans les conditions et avec les équipements requis par la norme IEC 62446-3.
